Häiriösuodatin
Omaa tuotantoamme olevat korkean suojaustason omaavat 230/400 voltin pienjänniteverkon häiriösuodattimet EMP-suojattujen kohteiden sähkönsyötön ja ohjauksen kaapeleihin mm. tietoliikenne-, tutkimus-, mittaus- ja sairaalaympäristöihin. Myös asiakaskohtaiset vaatimukset ja erikoisratkaisut toteutuvat.
Häiriönestosuodatin tehonsyöttöjohdoille
Filtro Oy:llä on pitkäaikainen kokemus häiriösuojien suunnittelussa ja valmistuksessa. Ohjelmaamme kuuluu kymmeniä erilaisia tehonsyötön suodattimia, jotka on tarkoitettu suojaamaan sähkö- ja elektroniikkalaitteita sähkömagneettisen pulssin (EMP, NEMP) ja salaman aiheuttamilta tuhoilta sekä radio- ja mikroaaltotaajuisilta häiriöiltä.
Tietoliikenne-, ohjaus- ja hälytysjohdoille soveltuvat suodattimet kuuluvat sisaryrityksemme Erikois-Elektroniikan tuoteohjelmaan.
Pienjänniteverkon häiriönestosuodatin
230/400Vac pienjänniteverkkoon tarkoitettujen suodattimen virta-alue ulottuu pienistä 2-napaisista ohjausjohtojen 1-vaihesuodattimista aina 4-napaisiin 400A 3-vaihesuodattimiin.
Tasajännitekäytön häiriönestosuodatin
Tasajännitekäyttöihin tarkoitettujen suodattimien vakiomallit ovat 0,5-63A virroille.
Suodattimien käyttöalueita ovat häiriösuojatut lääkintä- ja tutkimushuoneet, kiinteät tai liikkuvat ATK- ja viestikeskukset sekä viestintäajoneuvot.
Tärkeitä suojattuja kohteita ovat perinteisten viestiasemien ja johtokeskusten lisäksi, myös nopeasti laajentuneet matkapuhelinkeskukset.
Vakiomallisia häiriönestosuodattimia
EMPF-suodattimet, jos suodattimen mekaaniset ja /tai sähköiset vaatimukset poikkeavat merkittävästi vakiotuotteistamme kannattaa tiedustella asiakaskohtaista ratkaisua.
Esimerkkejä laajasta valikoimastamme
Pienjänniteverkon häiriösuodatin, 1A-2A
Käyttö esim. pienitehoiset valvonta- ohjaus- hälytys ja mittauspiirit
Tyyppi | | Mitat |
EMPF-XY-2001 | 2x1A/250Vac | 300*77*60 |
EMPF-XY-4001 | 4x1A/250Vac | 300*141*60 |
EMPF-XY-6001 | 6x1A/250Vac | 300*205*60 |
EMPF-XY-8001 | 8x1A/250Vac | 300*269*60 |
EMPF-XY-2002 | 2x2A/250Vac | 300*77*60 |
EMPF-XY-4002 | 4x2A/250Vac | 300*141*60 |
EMPF-XY-6002 | 6x2A/250Vac | 300*205*60 |
EMPF-XY-8002 | 8x2A/250Vac | 300*269*60 |

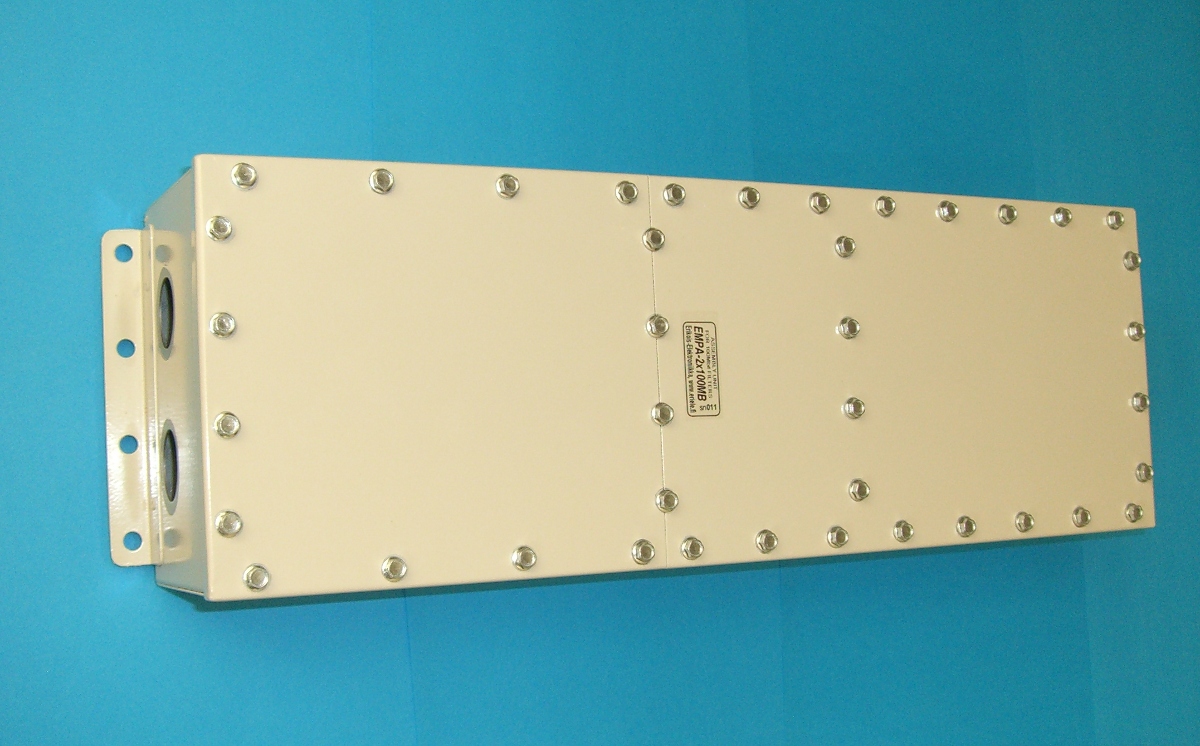

EMPF- tehonsyöttösuodatin, 5A-400A
Tyyppi | | Mitat |
EMPF-PE-2005 | 2x5A/250Vac | 460*165*90 |
EMPF-PE-4005 | 4x5A/250Vac | 460*305*90 |
EMPF-PV-2010 | 2x10A/250Vac | 460*165*90 |
EMPF-PV-4010 | 4x10A/250Vac | 460*305*90 |
EMPF-PV-2016 | 2x16A/250Vac | 460*165*90 |
EMPF-PV-4016 | 4x16A/250Vac | 460*305*90 |
EMPF-PV-2025 | 2x25A/250Vac | 760*165*90 |
EMPF-PV-4025 | 4x25A/250Vac | 760*305*90 |
EMPF-PV-4040 | 4x40A/250Vac | 670*440*140 |
EMPF-PV-4063 | 4x63A/250Vac | 805*400*140 |
EMPF-PV-4200S | 4x200A/250Vac | 1325*620*200 |
Pienivuotoinen suodatin (low leakage), 10A-32A
Tyyppi | | Mitat |
EMPF-PM-2010 | 2x10A/250Vac | 460*165*95 |
EMPF-PM-2016 | 2x16A/250Vac | 460*165*95 |
EMPF-PL-2016 | 2x16A/250Vac | 505*165*95 |
EMPF-PL-4016 | 4x16A/250Vac | 505*305*95 |
EMPF-PL-4025 | 4x25A/250Vac | 555*305*95 |
EMPF-TA-3016 | 3x16A/250Vac | 505*305*95 |
EMPF-TA-3025 | 3x25A/250Vac | 675*440*138 |
EMPF-TA-3032 | 3x32A/250Vac | 675*440*138 |
DC-suodatin, 10A-100A
Tasajännitekäyttöön enintään 100V:n akkujännitteille.
Tyyppi | | Mitat |
EMPF-DC-2010 | 2x10A/100Vdc | 505*165*95 |
EMPF-DC-2016 | 2x16A/100Vdc | 460*165*90 |
EMPF-DC-212 | 2x25A/100Vdc | 675*205*145 |
EMPF-DC-2040 | 2x40A/100Vdc | 472*208*135 |
EMPF-DC-2060 | 2x60A/100Vdc | 472*208*135 |
EMPF-DC-2100 | 2x100A/100Vdc | 402*204*155 |
Lisälaitteita laadunvalvontaan ja tarkkuustyöskentelyyn

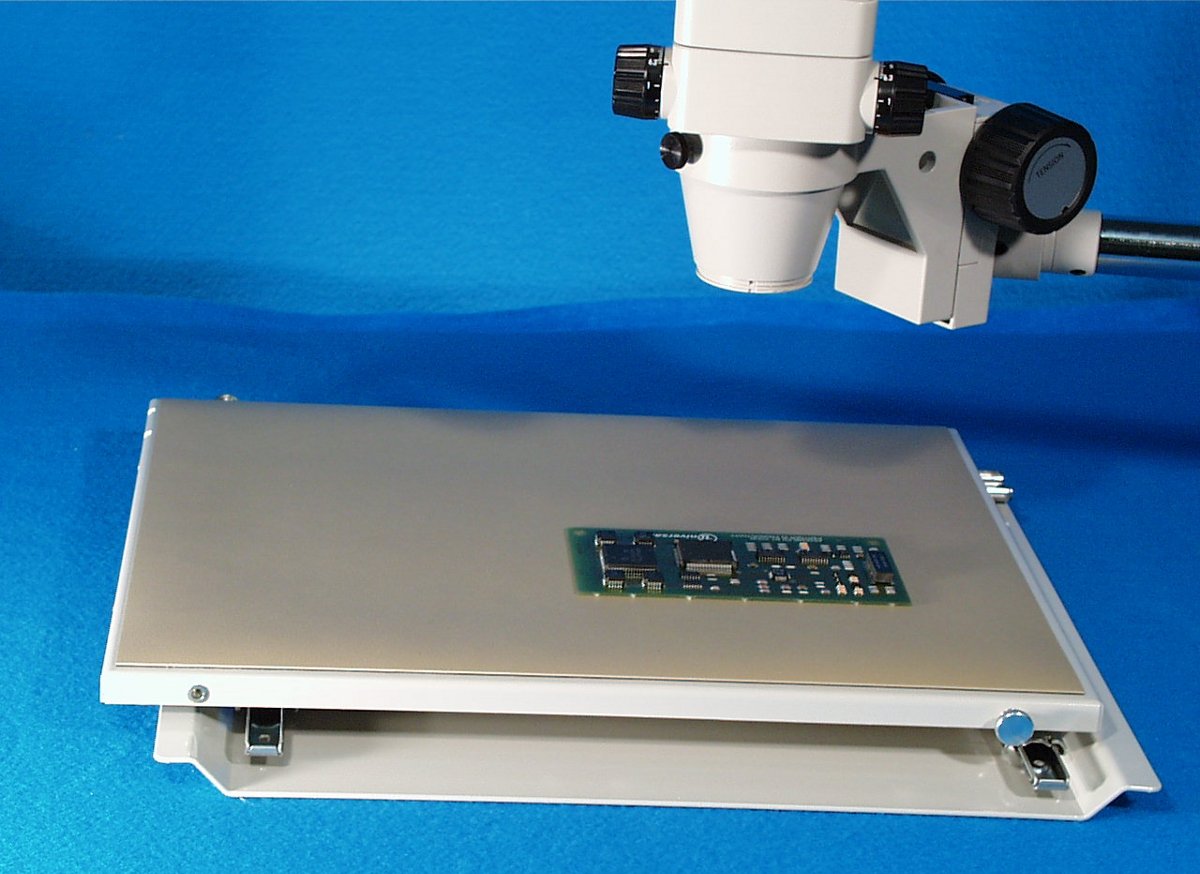

Objektipöytä
XY-pöytä esimerkiksi mikroskooppiseen tarkasteluun.
XY-objektipöytä MANU- 32: mitat 320*270*40 mm, max. liikeala 350*300mm.
XY-objektipöytä MANU- 42: mitat 420*320*40 mm, max. liikeala 450*340mm.
Pintakäsittely vaalea oxyplast jauhemaali ESD- suojana johtava pintamatto

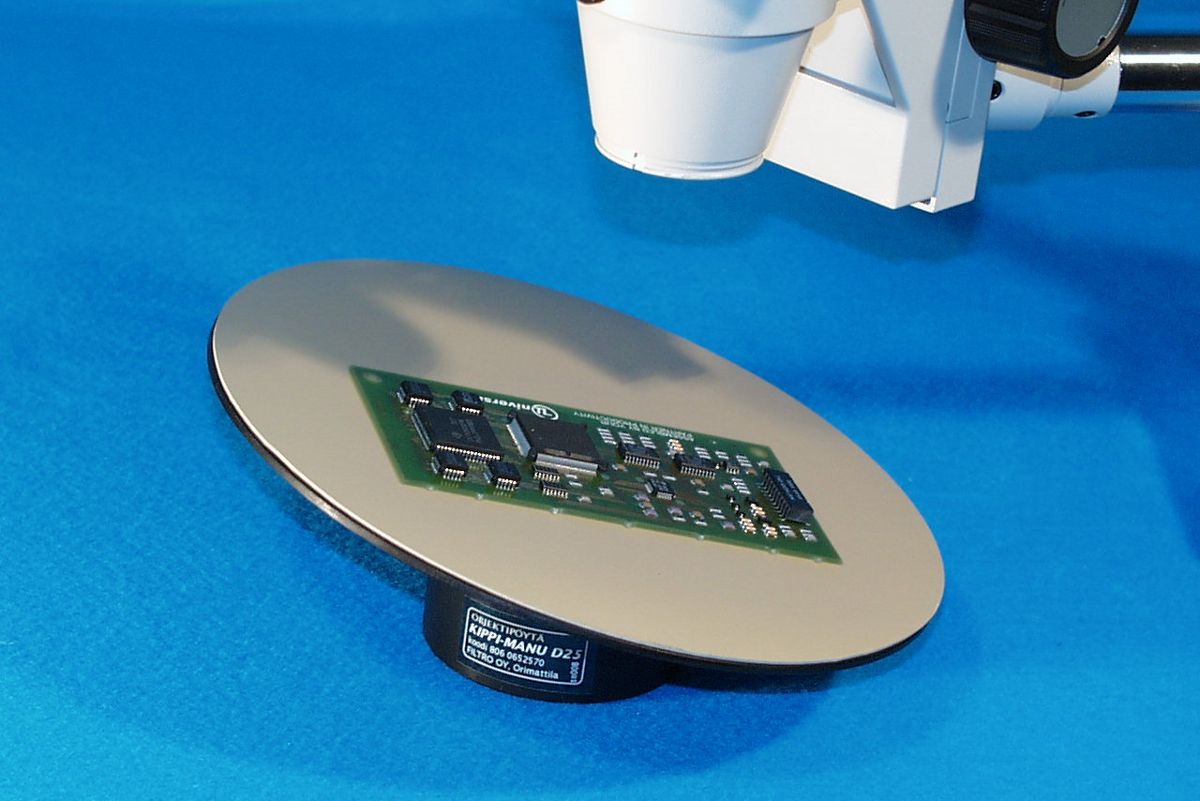

Tarkastustaso
Kallistuva tarkastustaso KIPPI-MANU soveltuu tarkastuksiin joissa suora ylänäkymä ei riitä.
Kippi-Manu- D20 pyöreä halkaisija 200mm, korkeus 70 mm, max kallistuma noin 42 astetta.
Kippi-Manu- D25 pyöreä halkaisija 250mm, korkeus 70 mm, max kallistuma noin 30 astetta.
Pintakäsittely musta anodisointi, ESD- suojana johtava pintamatto.

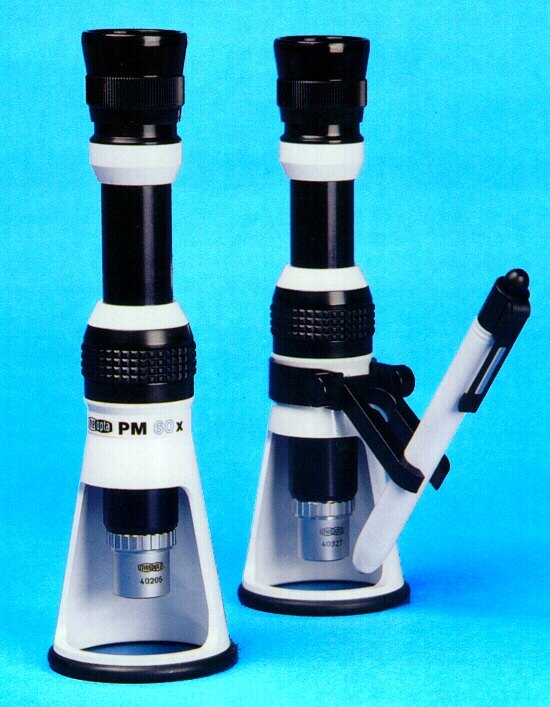

Mikroskooppi PM- sarjasta
Meopta PM-20, PM-60 ja PM-100 mikroskooppiseen tarkasteluun. Jokainen PM-sarjan mikroskooppi sopii erinomaisesti suurta tarkkuutta vaativaan tuotannon laadunvalvontaan, työpajoihin ja laboratorioihin työpistekohtaisiksi apuvälineiksi.
Fokusointialue on 20mm, josta 10 mm ulottuu jalustan tason alapuolelle.
Okulaarin säätöalue on +/- 10mm.
Kokonaissuurennukset PM-20(20x), PM-60(60x) ja PM-100(100x).
Mikroskoopin kylmävalo
Photonic PL 2000 kylmävalolähde mikroskoopeille. Teollisuuden, tieteen, lääketieteen ja valokuvauksen tarpeisiin optisten tarkkuuslaitteiden alalla.
Mitat 168*120*268mm, paino 1,5kg, väri RAL9001.
Taipuisa kaksivartinen (joutsenkaula)valojohdin 4,0mm, pituus 550mm. Portaaton säätö.
Lampulla(100W 12V GZ6,35) pitkä käyttöikä max. perusasetuksilla 3.000h, max. turboasetuksilla 500h.

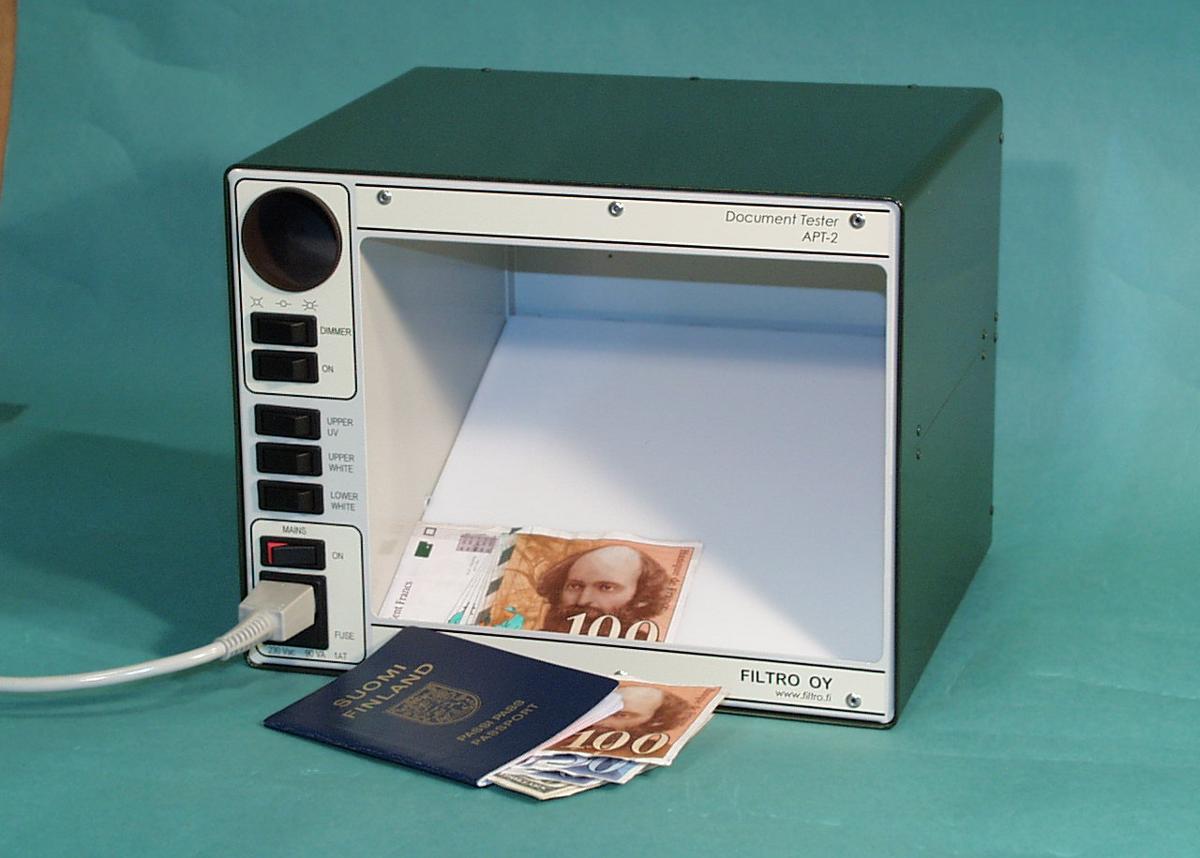

Seteleiden tunnistus
APT-2 asiakirjojen tarkastuslaite, joka sopii painettujen dokumenttien sekä seteleiden ja matkustusasiakirjojen turvapainatuksen tarkasteluun.
Setelin tunnistus tai muun painotuotteen tarkastelu tapahtuu valkoisessa tai UV-valossa. Asiapaperissa oleva vesileima tai fluoresoiva painatus tulee tällöin selvästi esille varmentaen asiakirjan aitouden.
